Control de Incrustaciones en tuberías con el Índice de Saturación de Langelier
El índice de saturación de Langelier (LSI) estima la tendencial del agua a disolver o depositar carbonato de calcio (CaCO3) en la pared de una tubería.
En otras palabras: Si el agua tiene tendencia de corrosión o de incrustación.
¿Y qué factores influyen el LSI?
– TDS (solidos totales disueltos)
– ph
– Temperatura
– Alcalinidad Total
– Dureza Calcica
Principio del índice de Saturación de Langelier o LSI
El LSI se basa en el efecto del pH sobre la solubilidad del carbonato de calcio.
Cuando el agua está saturada con carbonato de calcio, lo que ocurre a un valor de pH llamado pHs, el agua y el CaCO3 estgn en equilibrio, y la incrustación no se depositará ni se disolverá.
LSI = ph — pHs
Donde:
pH= ph actual medido
pHs= pH de la solución saturada con CaCO3 (valor calculado)
LSI < 0
Tendencia a disolver las incrustaciones de carbonato de calcio
LSI = 0
Ni formación de incrustaciones ni disolución de incrustaciones
LSI > 0
Tendencia a formar incrustaciones de carbonato de calcio
Medición del índice de Langelier con el Titulador Automático AT1000
Este método con el Titulador Automático AT1222 permite una determinación automática del Índice de Langelier. Primero, el valor de conductividad de la muestra se mide externamente y se ingresa en el titulador.
Luego, se inicia una secuencia automática para valoraciones de alcalinidad total y dureza de Ca en el mismo vaso de precipitados. La alcalinidad total se determina mediante la adición de HCl hasta un pH de 4,5. Luego, se agrega un tampón complejante a la muestra a través de una bomba integrada. Por lo tanto, la dureza del Ca se titula mediante Na2EDTA con ISE (electrodo selectivo de iones) en medios alcalinos.
Al final de la secuencia, se calcula el índice de Langelier.
Efectos del Control de la Corrosión con Índice de Saturación de Langelier
AT1222 – Calcula el índice de Saturación automáticamente

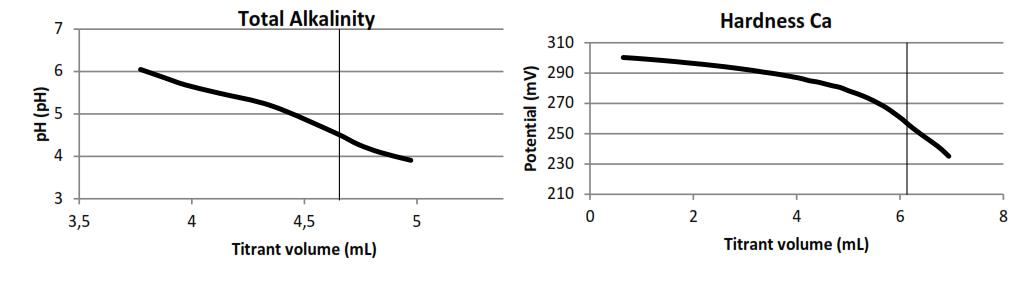

Ejemplo de Aplicación con el Titulador Automático AT1000
Resultados para 10 determinaciones de agua del grifo con ajustes predeterminados:
Muestra: 50 mL de agua del grifo
Temperatura de análisis: Temperatura ambiente
Valor medio del índice de Langelier: 0,40
Desviación estándar: 0,02
Desviación estándar relativa: 4,2 %
Principio del índice de estabilidad de Ryznar o RSI
El índice de estabilidad de Ryznar (RSI) intenta correlacionar una base de datos empírica del espesor de las incrustaciones observado en los sistemas de agua municipales con la química del agua. Al igual que el LSI, el RSI tiene su base en el concepto de nivel de saturación. Ryznar intentó cuantificar la relación entre el estado de saturación del carbonato de calcio y la formación de incrustaciones. El índice de Ryznar toma la forma:
RSI = 2(pHs) – pH
Dónde:
• pH es el pH del agua medido
• pHs es el pH de saturación en calcita o carbonato de calcio
La correlación empírica del índice de estabilidad de Ryznar se puede resumir de la siguiente manera:
RSI << 6 la tendencia de incrustaciones aumenta a medida que el índice disminuye
RSI >> 7 la formación de carbonato de calcio probablemente no conduce a una película protectora inhibidora de la corrosión
RSI >> 8 La corrosión del acero dulce se convierte en un problema creciente
¿Cómo medir el LSI o RSI?
1) Determina el valor del pH, conductividad y TDS de la muestra (agua del sistema de enfriamiento)
2) Introduzca el valor de la conductividad en el titulador
3) El Titulador AT1222 inicia una secuencia de medición automática para la alcalinidad Total y Dureza Cálcica en la muestra.
4) Al final de la secuencia indica el Índice de Langelier (LSI)
¿Cómo calcular el Indice de Riznar?
LSI = pH – pHs
1) Calcule el pHs usando los valores de LSI y pH
pHs = pH — LSI
2) Calcule RSI
RSI= 2(pHs) – pH
¿Que solución ofrecemos?

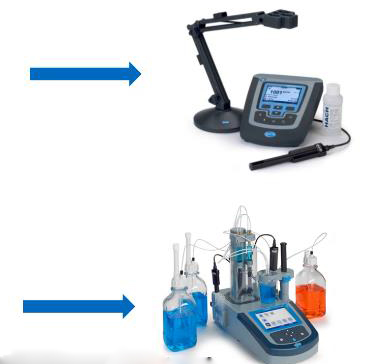

Instrumentos Requeridos
Fuente:
HACH COMPANY (2017). Determination of Langelier Index in Water DOC316.52.93108 Based on Hach method 8073 ISO 10523: 2008 ISO 6059: 1984 ISO 9963: 1994 Total Alkalinity and Ca Hardness: 10 – 1000 mg/L CaCO3. P.O. Box 389, Loveland, CO, U.S.A.
